วิธีการเลือกเซอร์กิตเบรกเกอร์ที่เหมาะสมเพื่อป้องกันไฟฟ้าลัดวงจรและโอเวอร์โหลด

สถานการณ์ที่แตกต่างกันจำเป็นต้องใช้เซอร์กิตเบรกเกอร์ประเภทต่างๆ เพื่อให้มั่นใจถึงการป้องกันที่เหมาะสมและง่ายต่อการติดตั้ง:

สถานการณ์ที่อยู่อาศัย/โยธา

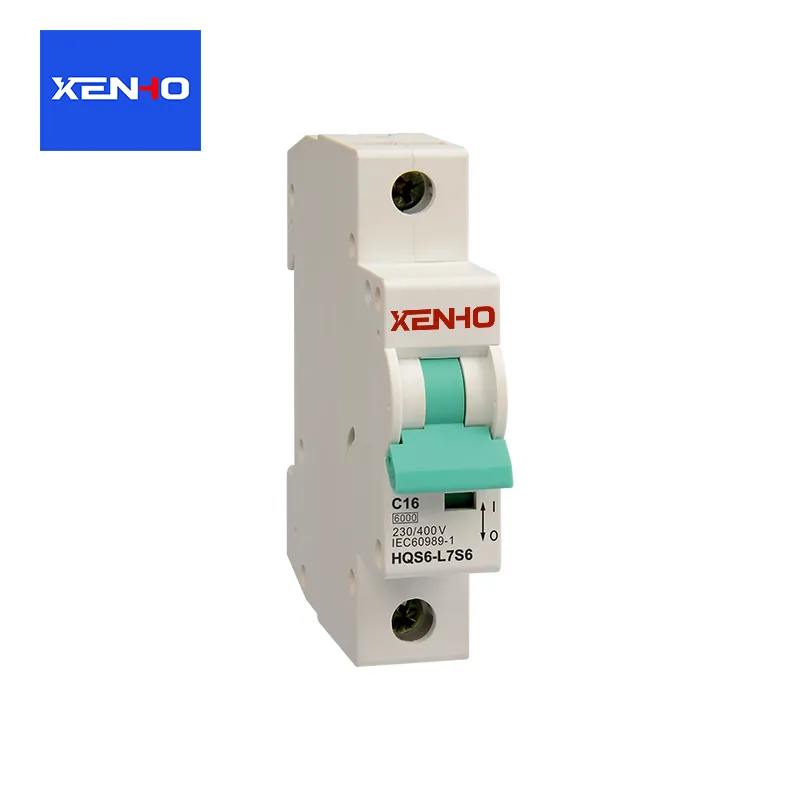

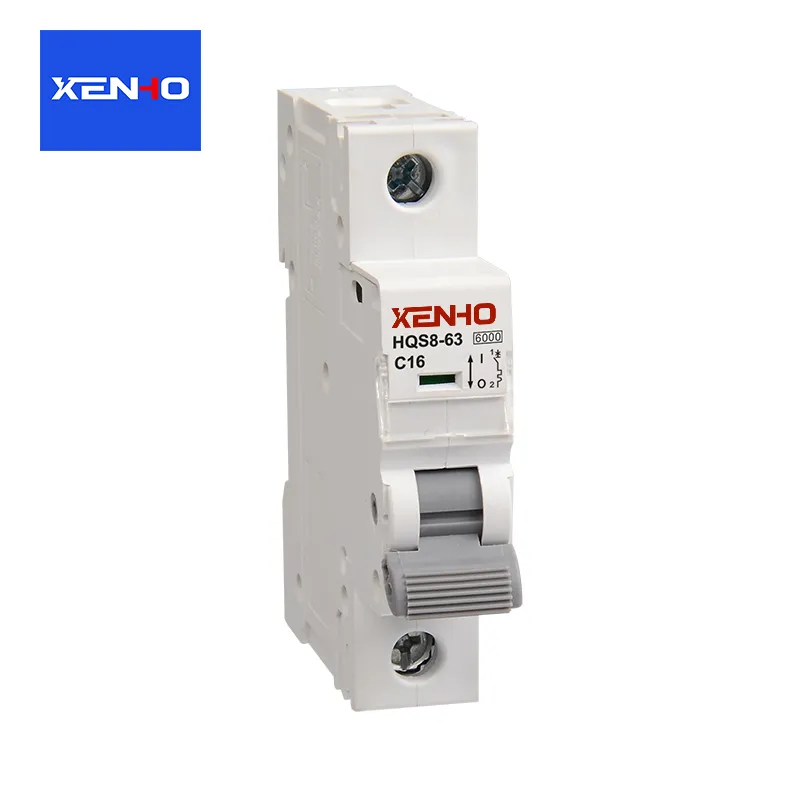

เลือกวงจรจิ๋ว Bเครื่องสกัด(เอ็มซีบี)

คุณสมบัติ: ขนาดเล็ก ต้นทุนต่ำ มีสะดุดแม่เหล็กความร้อนในตัว (ให้ทั้งการป้องกันไฟฟ้าเกินและการลัดวงจร) เหมาะสำหรับการติดตั้งราง DIN ในกล่องกระจายสินค้า

ข้อเสนอแนะในการเลือก: ใช้เส้นโค้ง B สำหรับวงจรไฟส่องสว่าง เส้นโค้ง C สำหรับปลั๊กไฟ/วงจรเครื่องปรับอากาศ และเส้นโค้ง C/D สำหรับเครื่องใช้ไฟฟ้ากำลังสูง (เช่น เครื่องปรับอากาศ 3P)

 สถานการณ์ทางอุตสาหกรรม/เชิงพาณิชย์ (กระแสโหลดสูง)

ปัจจุบัน 63~630A: เลือกเซอร์กิตเบรกเกอร์แบบขึ้นรูป(MCCB) รองรับการทำงานแบบแมนนวล/ไฟฟ้า ความสามารถในการแตกหักที่แข็งแกร่ง และฟังก์ชันที่ขยายได้พร้อมอุปกรณ์เสริม

ปัจจุบัน >630A: เลือกเซอร์กิตเบรกเกอร์อากาศ(ACB) ใช้สำหรับสายขาเข้า/สายเชื่อมต่อบัสในห้องจ่ายไฟฟ้า ให้การป้องกันแบบเลือกเพื่อป้องกันไฟฟ้าดับขนาดใหญ่ระหว่างเกิดข้อผิดพลาด

 สถานการณ์ความต้องการความปลอดภัยส่วนบุคคลที่มีความชื้นสูง/สูง

เลือกเบรกเกอร์วงจรกระแสตกค้าง(RCBO) ผสานการป้องกันไฟรั่วบนพื้นฐาน MCB ให้การป้องกัน "ไฟเกิน + ไฟฟ้าลัดวงจร + ไฟรั่ว" ถึง 3 เท่า เหมาะสำหรับห้องน้ำ ห้องครัว และวงจรภายนอก

ประเด็นสำคัญที่ควรหลีกเลี่ยงเมื่อเลือกเซอร์กิตเบรกเกอร์

หลีกเลี่ยง "ขนาดใหญ่เกินไป": การใช้เซอร์กิตเบรกเกอร์ที่มีกระแสไฟสูงเพื่อป้องกันวงจรกระแสเล็ก (เช่น MCB 100A ที่ป้องกันวงจรไฟ 10A) จะส่งผลให้ไม่สามารถตัดการทำงานได้ทันเวลาในระหว่างการโอเวอร์โหลด/ลัดวงจร

ความสามารถในการทำลายไม่สามารถ "ต่ำกว่าที่ระบุ": ปลายขาเข้าจะต้องเลือกความสามารถในการทำลายในระดับสูง (เช่น 10kA) มิฉะนั้นเบรกเกอร์อาจระเบิดระหว่างการลัดวงจร

การเลือกเส้นโค้งที่ไม่ถูกต้องถือเป็นข้อผิดพลาดหลัก: การใช้เส้นโค้ง B สำหรับวงจรมอเตอร์จะทำให้เกิดการสะดุดบ่อยครั้ง และการใช้เส้นโค้ง D สำหรับวงจรไฟส่องสว่างจะลดความไวของการป้องกันโอเวอร์โหลด
